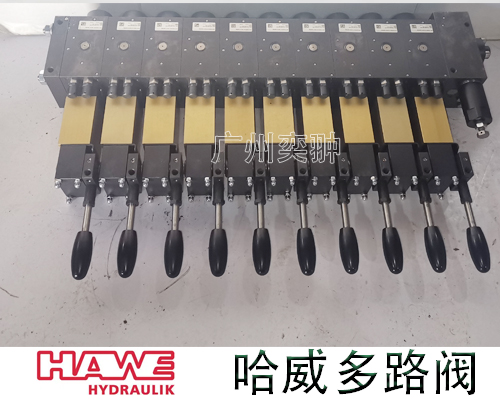

德国PSL 4/160-3-41 H 80/80/C-E 1 哈威多路阀

德国哈威HAWE生产的PSL和PSV型负载敏感式比例多路阀用于控制液压执行元件的运动方向和运动速度(无级地,并且取决于负载)为此,可使多个执行元件同时并互相独

 德国哈威HAWE生产的PSL和PSV型负载敏感式比例多路阀用于控制液压执行元件的运动方向和运动速度(无级地,并且取决于负载)为此,可使多个执行元件同时并互相独立地以不同的速度和压力工作,直到所有部分流量的总和达到泵的流量为止。




 PSL及PSV多路阀介绍:

1、主溢流阀:在整个臂架多路阀中,起到安全阀的作用,注意主溢流阀调节压力应该比二次限压阀调整压力高,防止主溢流阀经常性的溢流从而使油温急剧升高;

2、旁通阀:得电多路阀工作,不得电直接通过该阀回油箱;

3、三通阀:由溢流阀和节流阀并联组成,起到节流调速,缓冲减振等作用PSV中无此阀

4、阻尼阀:在系统中,对LS口反馈的油压起到缓冲的作用;

5、减压阀:为电比例阀能推动每片阀芯提供了内部控制油压。



PSL型和PSV型比例多路换向阀并联定量泵系统用的PSL型和变量泵系统用的PSV型(压力流量控制模块)的多路换向阀块有三种规格可提供。它用于与负载无关的、无级调节液压执行元件的运动速度。



多个执行元件可以同时和相互无关地进行工作。这种类型的阀主要用于行走液压机械(例如:起重控制系统)。
